プラスチック射出成形の基礎｜工程・適した製品・発注前の確認点

射出成形は溶融・充填・保圧・冷却で形を作る

射出成形では、粒状の樹脂材料を成形機のシリンダー内で加熱し、スクリューで金型へ押し込みます。金型内部の製品形状を形成する空間に樹脂を充填し、固化後に取り出すまでが一つの成形サイクルです。

材料を溶かして金型へ充填する

ホッパーから投入した樹脂は、シリンダー内で加熱とせん断を受けて溶融します。その後、スクリューが前進し、ノズル、スプルー、ランナー、ゲートを通って製品形状部へ流れ込みます。ゲートは樹脂が製品形状部へ流れ込む部分で、位置や形状が外観、反り、ウェルドラインに影響します。

圧力を保ちながら冷却して取り出す

充填後は、樹脂の収縮を補うため一定時間圧力を加える保圧工程へ移ります。続いて金型内で十分に冷却し、金型を開いてエジェクタピンなどで製品を押し出します。冷却時間や金型温度が安定しないと、寸法ばらつきや反りが生じやすくなります。

射出成形が向くのは、量産性と形状の自由度を生かせる製品

射出成形は、金型を用意した後に同じ形状を繰り返し成形できる点が強みです。複雑なリブやボス、スナップフィットを一体化できるため、部品点数や後工程を減らせる場合もあります。

同じ形状を長く作り続ける部品

生産数量が増えるほど、金型費を1個当たりの製品単価に分散しやすくなります。外観カバー、コネクタ、ギア、クリップのように、同じ形状の部品を安定して量産する場合に適した工法です。材料の着色や表面のシボ加工を組み合わせれば、外観と機能を一つの部品で両立できます。

少量品・大型品・単純断面の製品では他の工法も比較する

試作のみや極端な少量生産では、切削加工、真空注型、積層造形などが総費用を抑えやすい場合があります。また、一定断面が長く続く形状は押出成形、薄いシートを立体形状に成形する製品では、真空成形が候補になります。製品図面だけで工法を決めず、数量と求める品質もあわせて比較しましょう。

肉厚・抜き勾配・アンダーカットを設計初期に確認する

射出成形品は、切削部品と異なり、樹脂の流れと金型からの取出しを考慮した形状が必要です。設計確定後の変更は金型構造や費用に影響しやすいため、初期段階で成形メーカーに相談しておくと手戻りを防げます。

急な肉厚変化を避けて収縮差を抑える

厚肉部は冷えにくく、表面がへこむヒケや内部の空隙が発生しやすくなります。必要な剛性を確保する際は、単純に肉厚を増やすのではなく、基本肉厚をそろえたうえでリブを設ける方法も検討します。肉厚が変わる箇所は、急変を避けて滑らかにつなぐと樹脂が流れやすくなります。

離型方向に合わせて金型構造を検討する

抜き勾配は、成形品を金型から外しやすくするため、型開き方向に設けるわずかな傾斜です。型開き方向だけでは外せない引っ掛かりをアンダーカットと呼び、スライド機構などが必要になることがあります。アンダーカットを形状変更で減らせれば、金型構造の簡素化につながります。

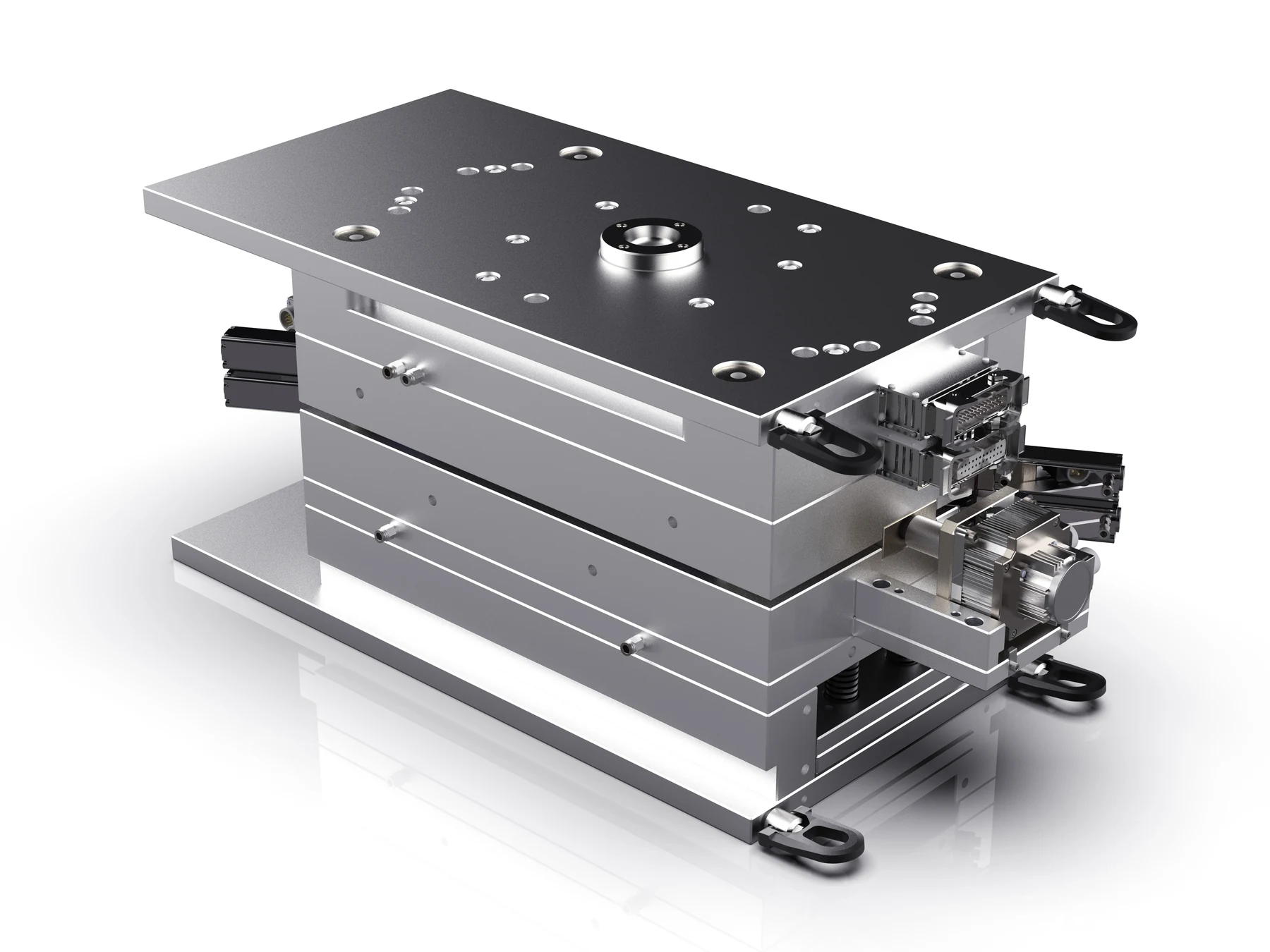

金型構造と樹脂材料が品質と生産性に影響する

同じ製品形状でも、使用する樹脂と予定生産数量によって、金型材料、取り数、ゲート方式、温度調節の考え方が変わります。成形条件だけで解決しようとせず、製品形状、樹脂材料、金型構造を相互に関連付けて検討します。

材料特性を使用環境から選ぶ

樹脂には、耐熱性、耐薬品性、衝撃強度、寸法安定性、難燃性など異なる特性があります。ガラス繊維などを加えた強化材料は剛性を高められる一方、金型の摩耗や製品外観に影響することがあります。材料名だけでなく、使用温度、荷重、接触する薬品、製品に求める耐用期間を伝えることが材料選定の出発点です。

金型の取り数と方式を生産計画に合わせる

一度に成形する製品数を取り数と呼びます。取り数を増やすと生産能力を高められる反面、金型が大きく複雑になり、各キャビティに樹脂を均等に充填するための検討も必要です。将来の生産数量だけでなく、量産立ち上げ時の数量、品種数、成形機の条件を含めて決めます。

見積り依頼では図面・数量・品質基準を同じ条件で伝える

見積りの精度は、提示する情報の具体性によって変わります。複数社を比較する場合は、各社に同じ前提条件を提示し、金型費と成形品単価だけでなく、見積り範囲も確認します。

製品仕様と生産条件を整理する

3Dデータと寸法入りの2D図面、希望材料、色、外観基準、重要寸法、年間数量、1回の発注数量を用意します。材料が未定なら、用途と使用環境を伝えて候補となる材料の提案を依頼します。試作の要否や希望する量産開始時期も共有すると、工程計画を立てやすくなります。

• 製品図面と3Dデータ
• 用途、使用環境、希望材料・色
• 重要寸法、外観面、検査方法
• 試作数、量産数量、発注頻度
• 梱包、二次加工、組立の有無

見積り範囲と金型の管理条件を確認する

金型設計、製作、試し打ち、測定、修正、輸送がどこまで含まれるかを確認します。量産後についても、金型の保管、定期メンテナンス、摩耗部品の交換、設計変更時の対応を事前に決めておくと、継続して発注する際の認識のずれを減らせます。
