プレス金型の納期はどれくらい？製作期間の目安と短縮方法

プレス金型の製作期間は、製品形状、金型仕様、製作会社の設備や受注状況によって変わります。製品形状と金型仕様を提示し、依頼先へ正式な納期を確認してください。

製作期間を確認するときは、いつから数えるかと、何が完了した時点までを数えるかを決めます。希望するサンプル提出日、金型納入日、量産開始日を伝え、初回トライと修正・再トライを含む作業予定から実現できる日を検討します。

初期サンプルの提出と金型の納入は、行う作業と到達点が異なります。サンプル提出後に修正や再トライを予定する場合は、その日程も含めて金型納入日を決めます。

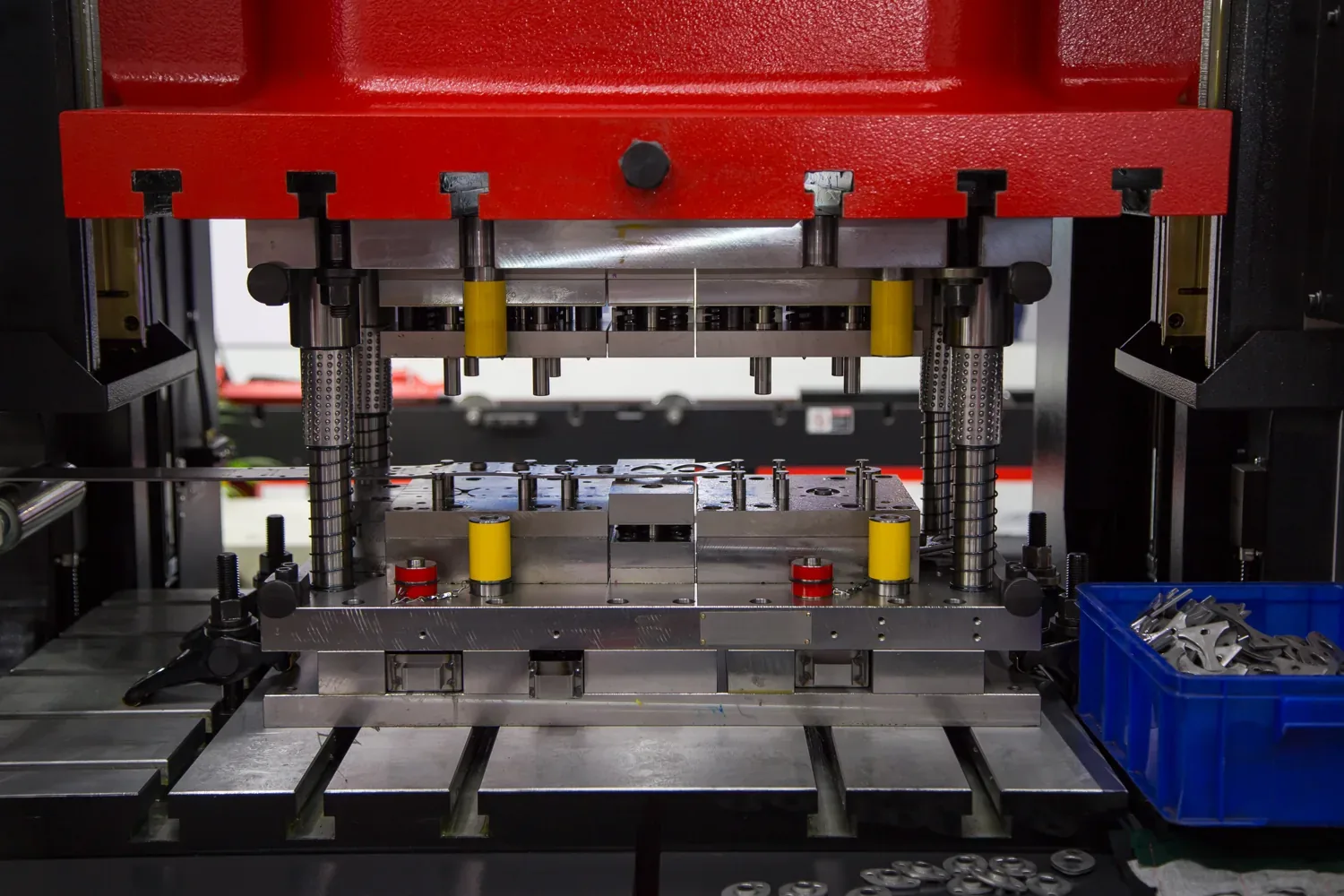

プレス金型は、製品図から構造と部品図を設計し、必要な材料・部品を手配して加工・組立を行い、型トライで加工した製品を検査します。修正が必要な場合は、金型を修正して再トライと再測定を行います。設計と手配・加工を並行する部分がある場合は、作業の開始条件と完了予定日を確認します。各作業の所要時間の合計と、実際の着手日から完了日までの期間を区別してください。

部品加工には、図面に応じた切削・研削・放電加工などがあり、処理仕様によって熱処理や表面処理も行います。金型構造、加工箇所、使用する設備、熱処理・表面処理の有無から、必要な加工・処理とその日程を確認します。

プレス金型の納期は、金型の種類と構造、サイズ、部品点数、加工内容、外注する加工・処理、型トライ後の修正によって変わります。見積りを依頼するときは、製作会社がどの加工・手配・検査に時間を見込んでいるのかを確認してください。

要求精度、熱処理・表面処理、購入部品、型トライ後の修正内容も製作期間に影響します。短納期を希望する場合は、期間が必要な作業を見積り段階で確認します。

プレス金型の納期を短縮するには、設計に必要な情報を早くそろえ、仕様が確定した部品から手配・加工を進めます。設計と加工を並行する場合は、加工する部分の寸法と加工基準を確定し、変更の可能性が残る部分は確定予定日を共有します。

例えば、取付穴の位置が未確定でも、プレートの外形と基準面が確定している場合は、その部分を先に加工できるか検討します。穴位置の変更が基準面や他の加工箇所へ及ぼす影響を部品図で調べ、残す加工と先行する加工を決めます。先行加工後に仕様を変更する場合は、再加工の内容、予定日、費用の扱いを確認します。

金型メーカーは、製品形状と製作条件を確認してから、設計・加工・型トライに必要な期間を見積もります。短納期を希望する場合は、次の情報をそろえて相談してください。

希望時期とともに、製品図、被加工材、生産数量、使用するプレス機、品質要求を共有します。金型メーカーが必要な情報を確認できると、先行・並行できる作業と必要な期間を検討できます。
